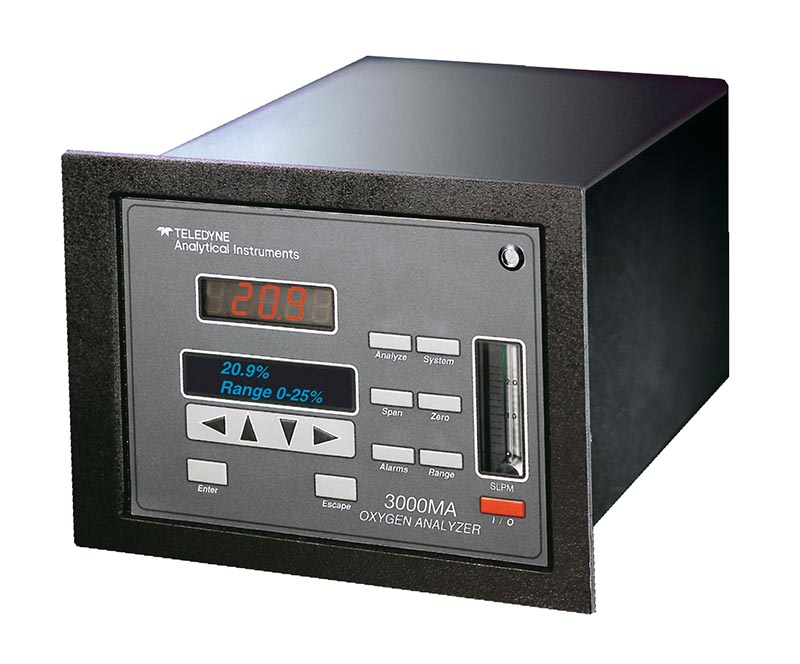

Paramagnetický analyzátor kyslíka, model 3000MA

Paramagnetický analyzátor 3000mm je univerzálny, mikrorpocesorově riadený analyzátor určený na meranie percentuálnych koncentrácií kyslíka v rôznych plynoch. Model 3000mm je presný a cenovo dostupný prístroj umožňujúci meranie aj nižších koncentrácií (s najmenším rozsahom 0–1% obj.). Analyzátor má uplatnenie v mnohých aplikáciách.

Princíp merania

Kyslík sa odlišuje od ostatných plynov paramagnetickým javom, ktorý je u neho ďaleko výraznejšie. Molekuly kyslíka sú ovplyvňované silným magnetickým poľom, čo sa práve využíva na meranie. Paramagnetický senzor sa skladá z dvoch symetricky rozmiestnených magnetických polí. Ak sú v plyne prítomné molekuly kyslíka, dochádza k rotačnému pohybu vnútri senzora. Lúč svetla dopadajúce na zrkadlo pripojenej k rotujúcej časti senzoru sa odráža k dvom fotodiodám. Prítomnosťou molekúl kyslíka dochádza k posunu napätia. Prúd v detektore je priamo úmerný koncentrácii kyslíka. Správne udržiavaný paramagnetický senzor má dlhoročnú životnosť.

Flexibilita

Analyzátor 3000mm má tri užívateľsky nastaviteľné meracie rozsahy, automatické prepínanie rozsahov a môže byť kalibrovaný v ľubovoľnom rozsahu. Prístroj je lineárny vo všetkých troch rozsahoch. Nie je teda nutné vykonávať kalibráciu na každom rozsahu oddelene. Analyzátor je štandardne vybavený izolovaným výstupom 4–20 mA = pre koncentráciu kyslíka a identifikáciou rozsahu. Ďalej je vybavený obojsmernou komunikáciou RS-232C. Kalibrácia môže prebiehať aj automaticky (nastaviteľné užívateľom).

Aplikácie

• Meranie čistých plynov
• Separácia plynov
• Chemický

priemysel

• Meranie emisií
• Petrochémia
• Kontrola čistoty

plynov
