EtOx - monitorovací systém etylén oxidu

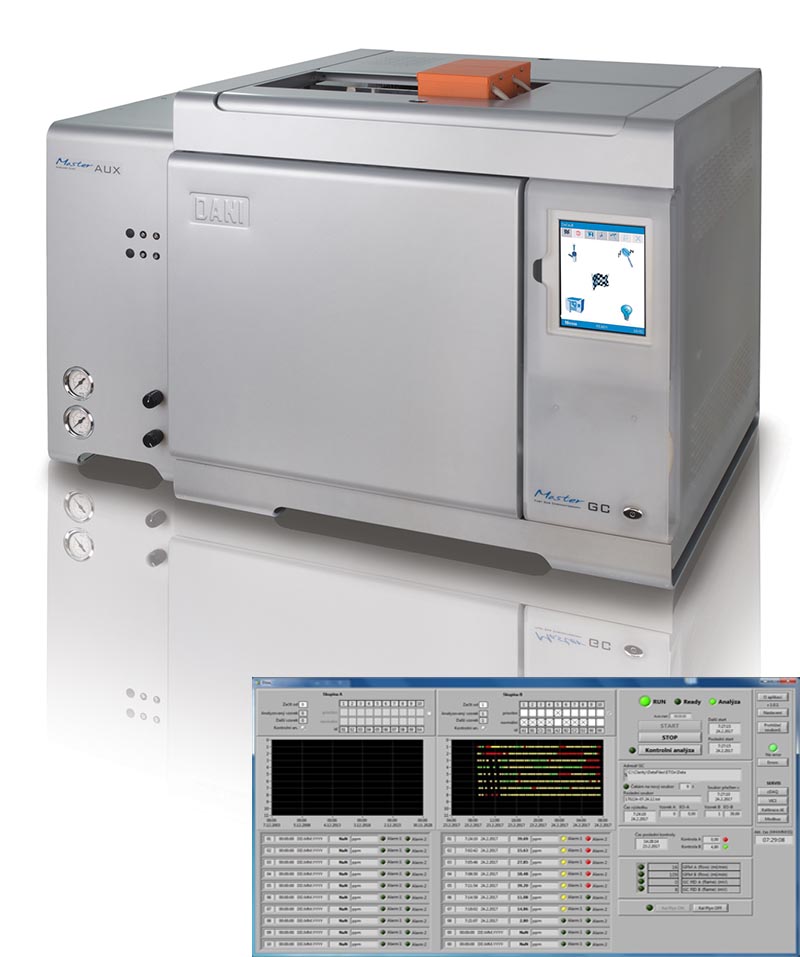

Systém pre monitorovanie koncentrácie etylén oxidu v technológii aj pracovnom prostredí umožňuje sekvenčne merať 1, 4, 6, 8 alebo 10 vzoriek (v ekonomickej jednokanálové verzii) z rôznych odberových miest podľa požiadaviek užívateľa. Vo dvojkanálové verziu možno počet odberových miest potom zdvojnásobiť pri zachovaní intervalu opakovaného merania vzorky. Zostava sa skladá z plynového chromatografu Master GC s plameňového ionizačným detektorom (FID), vzorkovacia skrine (Sample selector / Gas box) až pre desať odberových miest, počítače s riadiacim softvérom etOx a chromatografickým softvérom Clarity a skríň s HW moduly pre riadenie celého systému . Celý systém vrátane riadiaceho software je dodávaný na kľúč podľa požiadaviek zákazníka.

POPIS FUNKCIE

Jednotlivé vzorky sú Sány z odberových miest pomocou teflónových hadíc čerpadlom s teflónovou membránou. Prietok čerpadlom je cca 2,5–3 l/min na zabezpečenie rýchleho a účinného preplachu dávkovacie slučky meranou vzorkou. Analytickú koncovkou je plynovej chromatografie s FID a kapilárne kolónou. Interval medzi jednotlivými analýzami je 3 minúty. Na obrázku 1 je bloková schéma monitorovanie etylén oxidu.

APLIKÁCIE

• Monitorovanie pracovného prostredia sterilizačné linky a jej okolia
• Meranie koncentrácie etylénoxidu v odplyňovacích komorách
• Meranie koncentrácie etylénoxidu v odťahu z komína (účinnosť spaľovania)

VÝHODY

• priame meranie etylénoxidu bez straty vzorky s elimináciou krížových interferenciou
• vysoká stabilita odozvy
• robustný detekčný systém bez opotrebovania lampy ako je v prípade PID technológie
• vysoká linearita kalibračnej krivky (> 4 poriadky)

Riadiaci softvér etOx zabezpečuje:

• automatickú kontrolu odozvy kalibračným plynom (v užívateľsky nastaviteľnom časovom intervale)
• grafické znázornenie koncentrácií vrátane dvojúrovňových alarmov
• archiváciu dát
• vizualizáciu koncentrácií v mieste odberových miest
• zmenu sekvencií monitorovaných vzoriek za chodu vrátane nastavenia priority pre prípady, kedy je nutné zaistiť kratší interval medzi výsledky niektorých odberových miest (tzv. Funkcia primárne a sekundárne sekvencie)
• stráženie plameňa a prítomnosť prietoku dávkovacie slučkou
• prepojenie počítača s riadiacou skriňou a analyzačnom systémom môže byť vykonané lokálne (USB verzia) alebo vzdialene (LAN verzia)

Riadiaca skriňa, ktorej jadrom je systém cDAQ (National Instrument) možno podľa požiadaviek zákazníka rozšíriť o tieto prvky:

• reléovú logiku (až 64 prepínacích relé) pre spínanie viacúrovňové optickej alebo akustickej signalizácie,
• digitálnu komunikáciu MODBUS pre nadradený systém,
• záložný zdroj pre riadiace skriňu a počítač (v lokálnej verzii) pre prípad výpadku napájania vrátane funkcie automatického reštartu celého systému po vymiznutí poruchového stavu.
